■ 캡처보드란?


캡처보드는 외부영상 신호를 컴퓨터 화면에 띄워주는(불러오는)장비입니다.

영상 신호에 있어서 HDMI가 주류를 이루고 있는 시점에서 HDMI 출력을 탑재한 컴퓨터, 게임기, 캠코더, DSLR(미러리스) 등 왠만한 기기는 모두 화면을 컴퓨터에 띄울 수 있습니다.


이렇게 불러 온 영상은 파일로 저장하거나 실시간으로 전송하여 인터넷방송에 활용할 수 있습니다.


과거 구형 캡처보드는 컴포지트, 컴포넌트, S-VIDEO, D-SUB 캡처도 가능한 제품이 있었고, 최근에 다시 레트로 게임을 캡처하기 위해 앞에 열거한 구형방식의 단자를 채용한 제품이 최근에 다시 신제품으로 나오고 있습니다.



■ 캡처 보드의 종류

외장형은 USB로 편리하게 연결 설치가 가능하므로 편의성이 좋습니다. USB 2.0과 USB 3.0 방식이 있습니다.



USB2.0 캡처보드의 특징

- 표준화가 잘 된 USB 2.0 방식을 사용하므로 호환성이 매우 뛰어납니다.

- H.264 칩셋을 내장하여 인코딩을 캡처보드가 처리하므로 USB의 적은 대역폭만 사용하고 CPU의 부하를 덜줍니다.

- H.264 인코딩 과정을 미리 거치므로 시간차가 생긴 영상을 컴퓨터가 받게 됩니다.

- 실시간 인터넷생방송용으로 적합하지 않고, 영상 녹화 저장용으로 적합합니다.



USB3.0 캡처보드의 특징

- 캡쳐보드는 설치가 용이하고 성능도 훌룡하다는 장점이 있습니다.

- 컴퓨터에 내장되어있는 USB3.0의 전송을 담당하는 칩셋의 종류에 따라 호환이 안될 수 있습니다.
- 대체적으로 인텔칩셋을 사용하는 USB3.0포트는 문제가 없는데 그 이외의 제조사가 만든 USB3.0칩셋에서 문제가 발생하는 사례가 있습니다.


USB3.0을 사용하는 캡쳐보드는 대표적으로 아래와 같습니다.

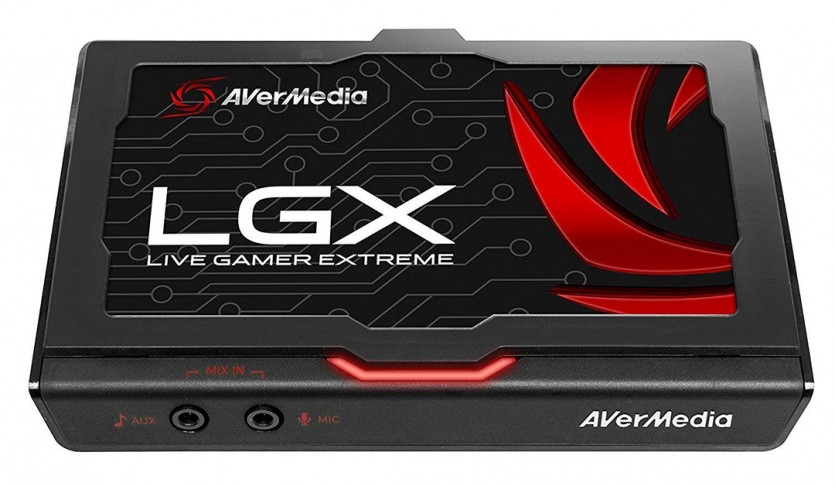

▶ 에버미디어 라이브 게이머 익스트림(Avermedia Live Gamer Extreme)

외장형 제품중에 가장 추천하는 제품입니다. 호환성 문제가 적고, 자동으로 해상도를 잡아주기 때문에 설치와 사용이 편리합니다.

HDMI에 전송되는 오디오도 자동으로 잡아줍니다.

가격대도 1080 60p가 지원되는 제품 중에서도 합리적인 가격입니다.





Live Gamer Extreme

(https://search.shopping.naver.com/detail/detail.nhn?cat_id=50002979&nv_mid=8674855099)

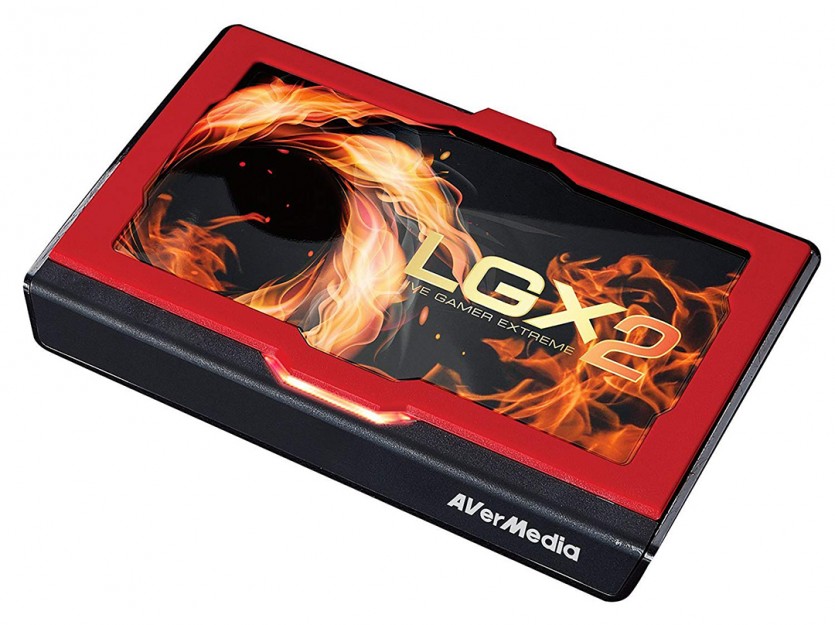

▶ 에버미디어 라이브 게이머 익스트림 2(Avermedia Live Gamer Extreme 2)

LGX의 후속 버전으로 기본적인 기능은 비슷하며, 4K(3840 x 2160)로 통과출력(Bypass)을 지원하는 제품입니다. 4K의 영상을 모니터링하면서 1080 60p로 녹화 송출할 수 있는 제품입니다.

아날로그 단자(AUX 단자)를 제외하여 출시된 제품입니다.





Live Gamer Extreme 2

(https://search.shopping.naver.com/detail/detail.nhn?cat_id=50002979&nv_mid=14296195385)

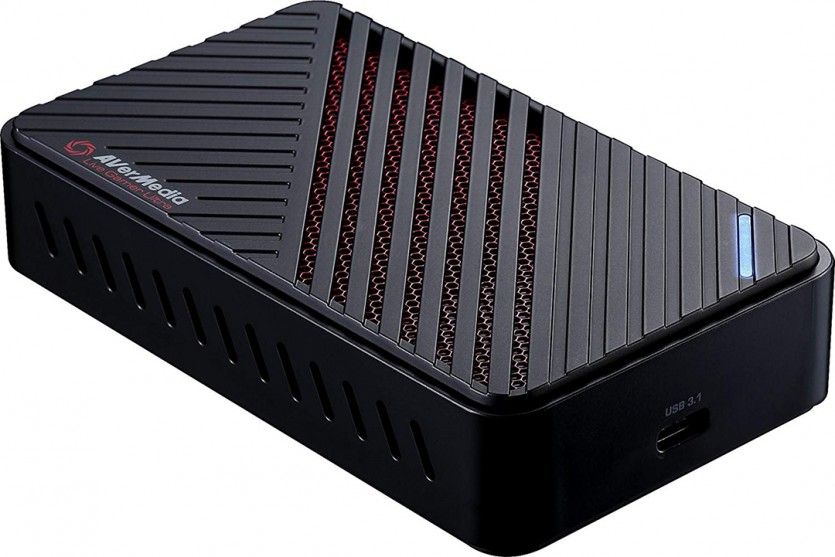

▶ 에버미디어 라이브 게이머 울트라(Avermedia Live Gamer Ultra)

4K(3840 x 2160)화면을 모니터링하면서 4K 30프레임까지 녹화할 수 있는 제품입니다. 이전 외장형 제품과 달리 하단에 쿨링팬이 작동하는 제품입니다.

정상적인 동작을 위해서는 해상도와 색공간을 정확하게 수동 설정해줘야 하는 불편함이 있습니다.










Live Gamer Ultra

(https://search.shopping.naver.com/detail/detail.nhn?cat_id=50002979&nv_mid=14751201687)

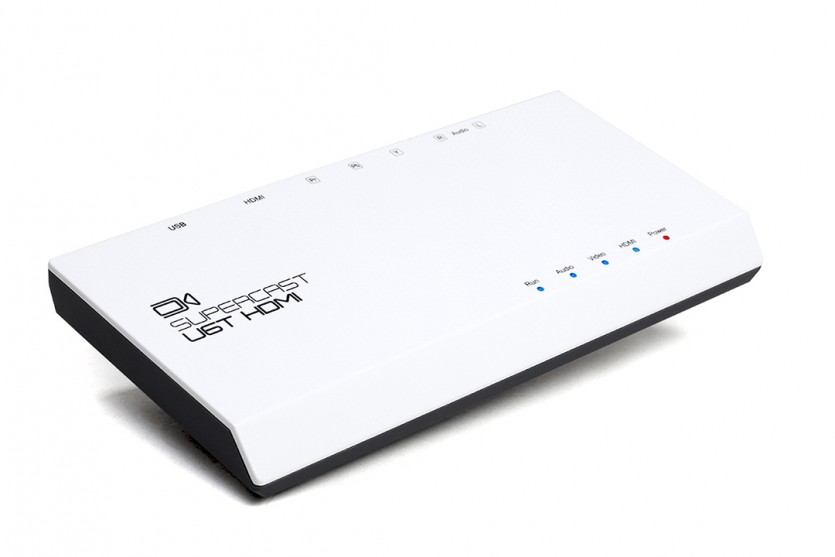

▶ 스카이디지탈 슈퍼캐스트 U6T



SuperCast U6T HDMI

(https://search.shopping.naver.com/detail/detail.nhn?cat_id=50002979&nv_mid=8665526167)

스펙상 캡쳐가능한 최고 해상도는 2048x1080 60프레임







내장형 캡처보드의 특징

- PC 표준 내장 슬롯을 이용하므로 호환성과 안정성이 좋습니다.

- 내장형은 주로 PCI-E 슬롯으로 연결되므로 고속, 고용량 전송이 가능하므로 성능이 가장 좋은 방식입니다.

- 제품의 지원 해상도에 따라 PCI-E 1배속에서 4배속까지 요구할 수 있습니다.

- 설치를 위해서 컴퓨터 본체를 열어 장착하는 번거로움과 난이도가 있습니다.

- 메인보드의 사이즈가 작아 여유 슬롯이 없으면 장착할 수 없습니다.


내장형 캡쳐보드는 대표적으로 아래와 같습니다.

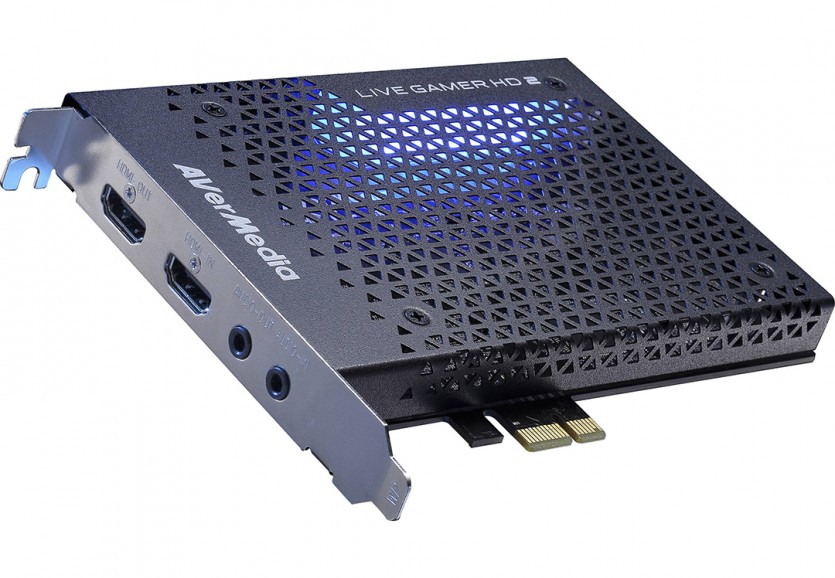

▶ 에버미디어 라이브 게이머 HD2 (Avermedia Live Gamer HD2)

Full HD(1920 x 1080) 60프레임으로 모니터링 가능하고, 같은 스펙으로 녹화 가능한 제품입니다.

제품 출시 초기부터 1년 동안 컴퓨터 화면과 연결 시 화면이 검게 나오는 증상의 하자가 있었던 제품이었습니다.

지금은 펌웨어 업그레이드로 해결은 되었지만, 기본 색상값 중에 밝기가 어두워서 화면을 정확하게 표현하려면 수동 조정이 필요합니다.

장치를 소스로 불러올 때 캡처보드 장치와 스트림엔진 장치를 선택할 때 잘못 건드리면 화면이 나오지 않는 문제가 있습니다.

컴퓨터 메인보드에 PCI-E 1배속 슬롯 여유가 필요합니다.



Live Gamer HD2
(https://search.shopping.naver.com/detail/detail.nhn?cat_id=50002979&nv_mid=12260549133)

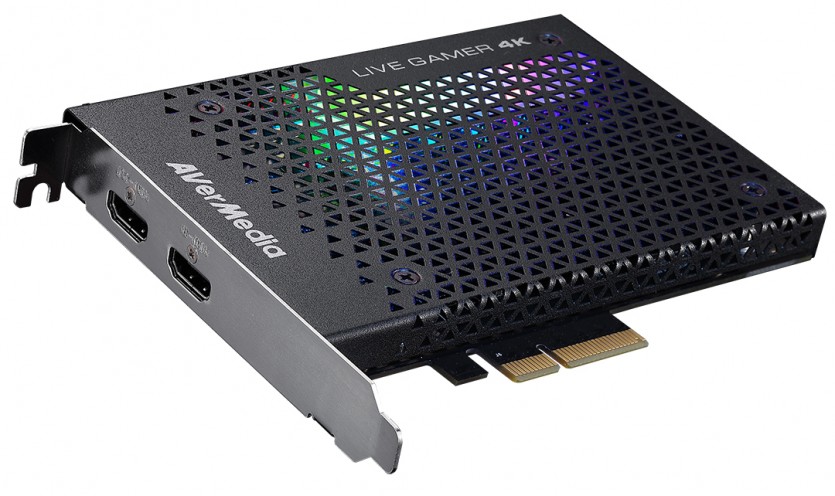

▶ 에버미디어 라이브 게이머 4K(Avermedia Live Gamer 4K)

4K(3840 x 2160)화면을 모니터링하면서 4K 30프레임까지 녹화할 수 있는 제품입니다.

비교적 고가이지만 안정적인 동작과 호환성, 편의성이 좋아 내장형 제품중에서는 가장 추천하는 제품입니다.

자동으로 해상도를 잡아주기 때문에 설치와 사용이 편리합니다.

컴퓨터 메인보드에 PCI-E 4배속 슬롯 여유가 필요합니다.




Live Gamer 4k
(https://search.shopping.naver.com/detail/detail.nhn?cat_id=50002979&nv_mid=14780311070)

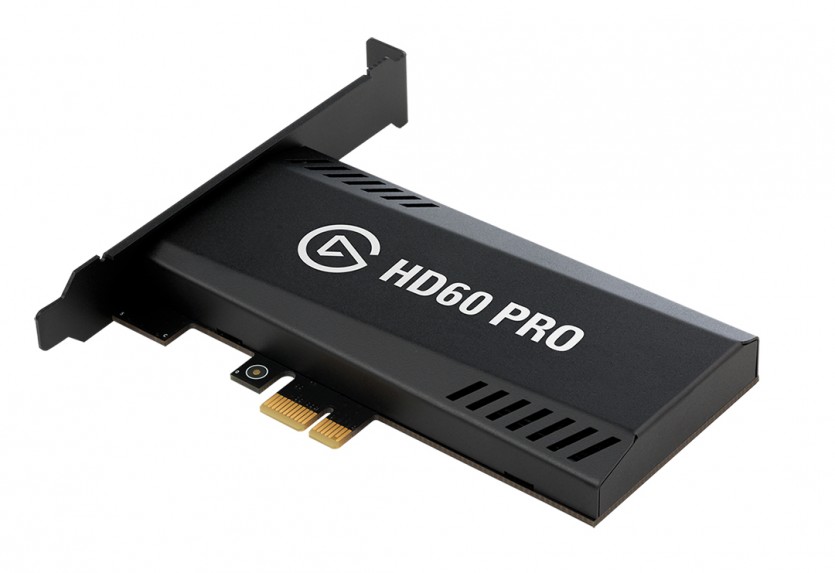

HD60 PRO
(https://search.shopping.naver.com/detail/detail.nhn?cat_id=50002979&nv_mid=16879555828)
PCIe 1배속
스펙상 캡쳐가능한 최고 해상도는 1080p 60프레임

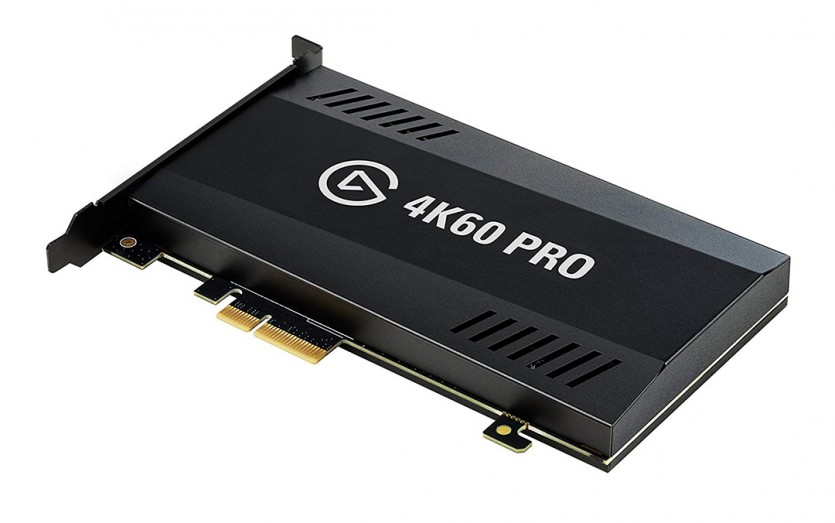

4K60 PRO
(https://search.shopping.naver.com/detail/detail.nhn?cat_id=50002979&nv_mid=16552857666)
PCIe 4배속
스펙상 캡쳐가능한 최고 해상도는 4k 60프레임

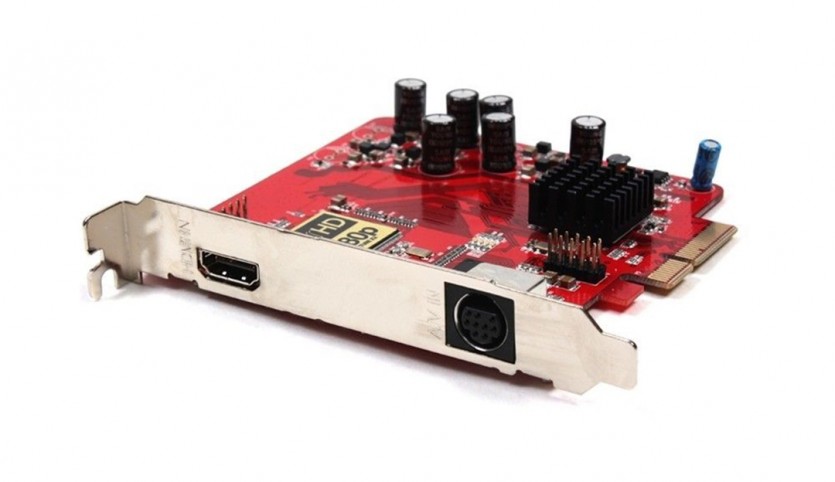

 SuperCast X6
(https://search.shopping.naver.com/detail/detail.nhn?cat_id=50002979&nv_mid=7447619385)
PCIe 2배속
스펙상 캡쳐가능한 최고 해상도는 2048x1080 60프레임
