장비 및 프로그램 사용법 야마하 AG03/AG06 오디오믹서 설치 방법(작성 중)

페이지 정보

작성자profile_image 닥터고블린 댓글 1건 조회 8,898회 작성일 19-06-05

본문

개봉

usb연결

마이크 및 각종케이블 연결


각 부위별 용도 설명

소프트웨어 설정 설명


====

AG06은 인터넷 방송에서 가장 간단하게 사용 가능한 오디오 인터페이스이다.


가격대는 23만원대를 이루고있다. 솔직히 X1204USB에 비하면 적은 채널에 가격은 더 비싼데 브랜드 값이 많이 붙어있다고 느껴진다.

일반적으로 AG06은 드라이버(Yamaha Steinberg USB Driver)와 소프트웨어(AG DSP Controller) 총 2개의 프로그램을 설치한다.


프로그램들은 야마하 공식 홈페이지에서 받을수 있다. (https://kr.yamaha.com/ko/products/music_production/interfaces/ag_series/downloads.html)


야마하 AG06의 기본적인 결선도



AG06은 믹서형 인터페이스로써 총 6개의 채널을 입력받을수 있고 위의 이미지를보면 키보드모양과 기타모양 등등 다 정해져있는것처럼 보이지만 그냥 해당 단자로 입력하는 장비면 아무 장비나 입력 가능하다.

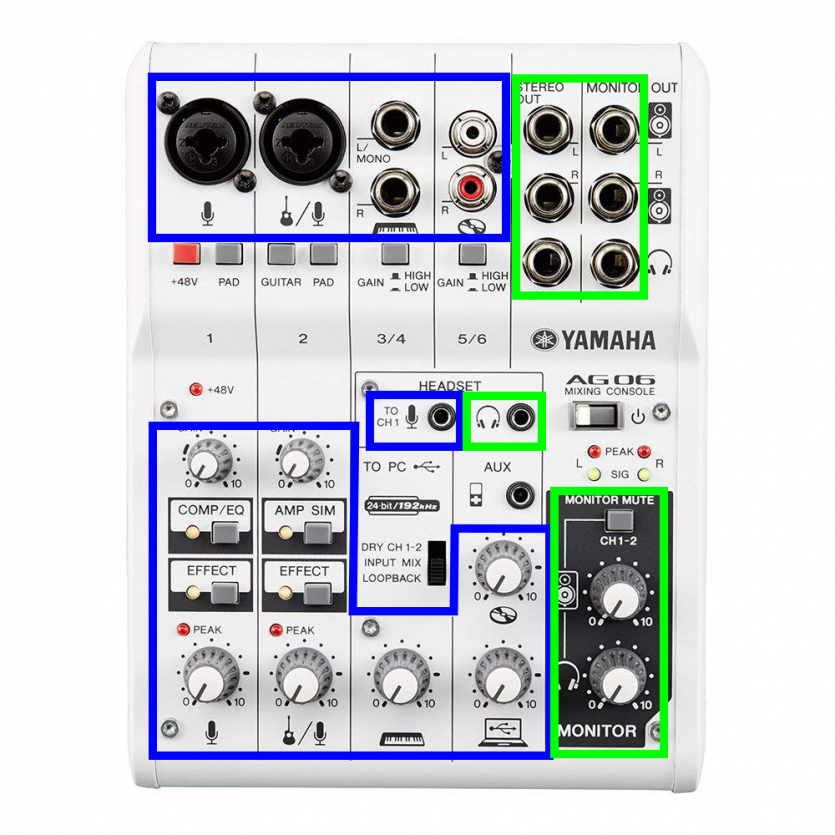

위의 사진에서 파란박스와 녹색박스로 구분해놓은건 입력과 출력의 구분이다.


파란색부분은 오디오 신호의 입력과 관련된 박스들이고 녹색박스는 오디오 신호의 출력과 관련되어있다.


AG06은 특이하게도 마스터 출력 노브가 없으므로 (기본값 0db 이라고 보면 될것이다) 파란박스의 가장 하단 부분의 노브들을 조절하여 최종 출력 레밸을 맞춰야한다.


그리고 녹색부분은 모니터(스피커 또는 헤드셋)의 레밸을 조절하는 노브다. 위에서 말했듯 마스터 출력 노브가 없으므로 해당 노브들은 내가 듣는소리의 크기만을 조절한다.

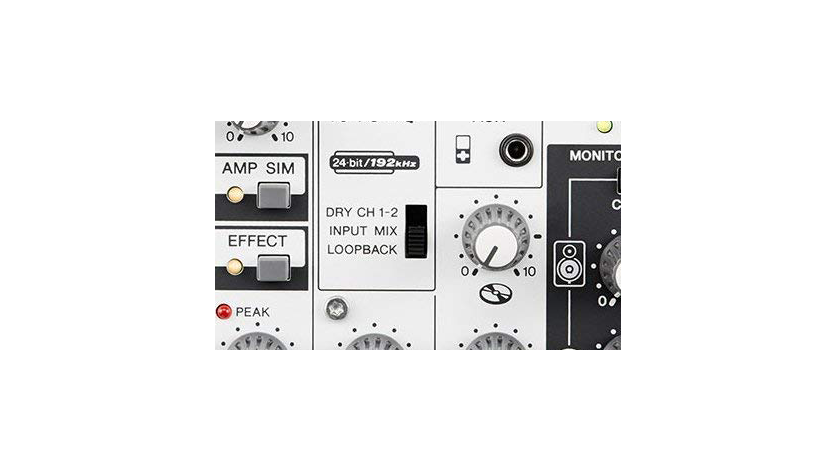

그리고 AG06은 믹스 모드 라는 개념이 존재한다.




믹스모드란 USB로 출력되는 신호를 어떻게 내보낼거냐에 대한 설정값이다.

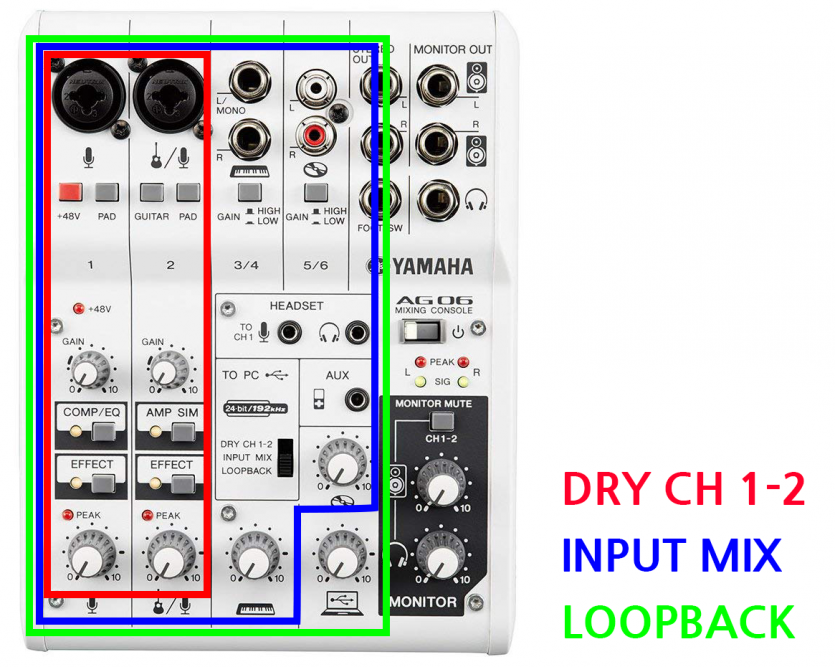

모드마다 출력되는 소리의 종류가 달라지는데 텍스트로 간단하게 설명하면


DRY CH 1-2는 녹음장치의 왼쪽과 오른쪽에 각각 1채널씩 따로따로 음성이 입력된다.


INPUT MIX는 내 컴퓨터 소리를 제외한 나머지의 소스가 믹스된 소리가 입력된다.


LOOPBACK은 내컴퓨터 소리를 포함한 모든 믹스된 소리가 입력된다.




인터넷 방송을 위해서는 LOOPBACK 모드로 설정하는게 일반적이다.


다만 LOOPBACK 모드를 사용하면 디스코드같은 음성채팅 프로그램에서 내 녹음장치를 AG06으로 설정할시 내 컴퓨터 소리(디스코드 상대방목소리) 등 AG06에 연결되어있는 모든소리가 상대방에게 들린다.



영상으로 보기

1부

2부




====



xsplit에서 설정

input mix 일때

loopback 일때


obs에서 설정

input mix 일때

loopback 일때


프릭샷 단독 사용

input mix 일때

loopback 일때

댓글목록

띠거님의 댓글

띠거 작성일

다만 LOOPBACK 모드를 사용하면 디스코드같은 음성채팅 프로그램에서 내 녹음장치를 AG06으로 설정할시 내 컴퓨터 소리(디스코드 상대방목소리) 등 AG06에 연결되어있는 모든소리가 상대방에게 들린다.

이 해결방법을 좀 알려주시면 안되나요..? 마이크 두개로 쓰는거 말고 한개로 쓰고싶습니다
